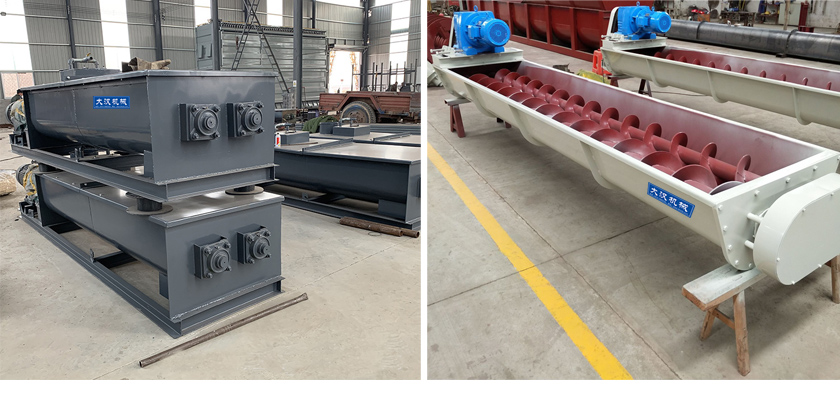

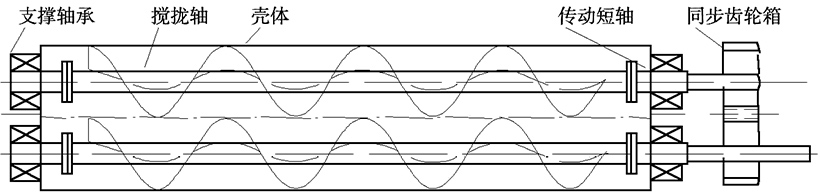

结构图纸

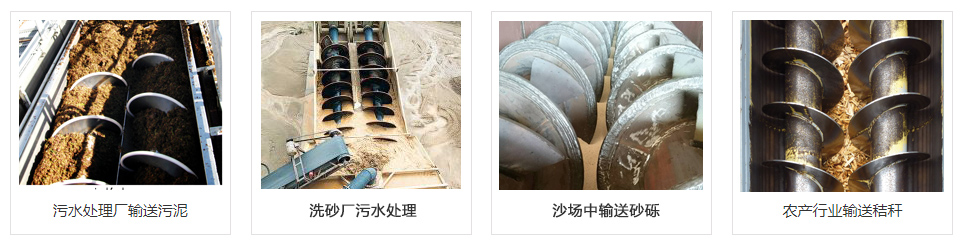

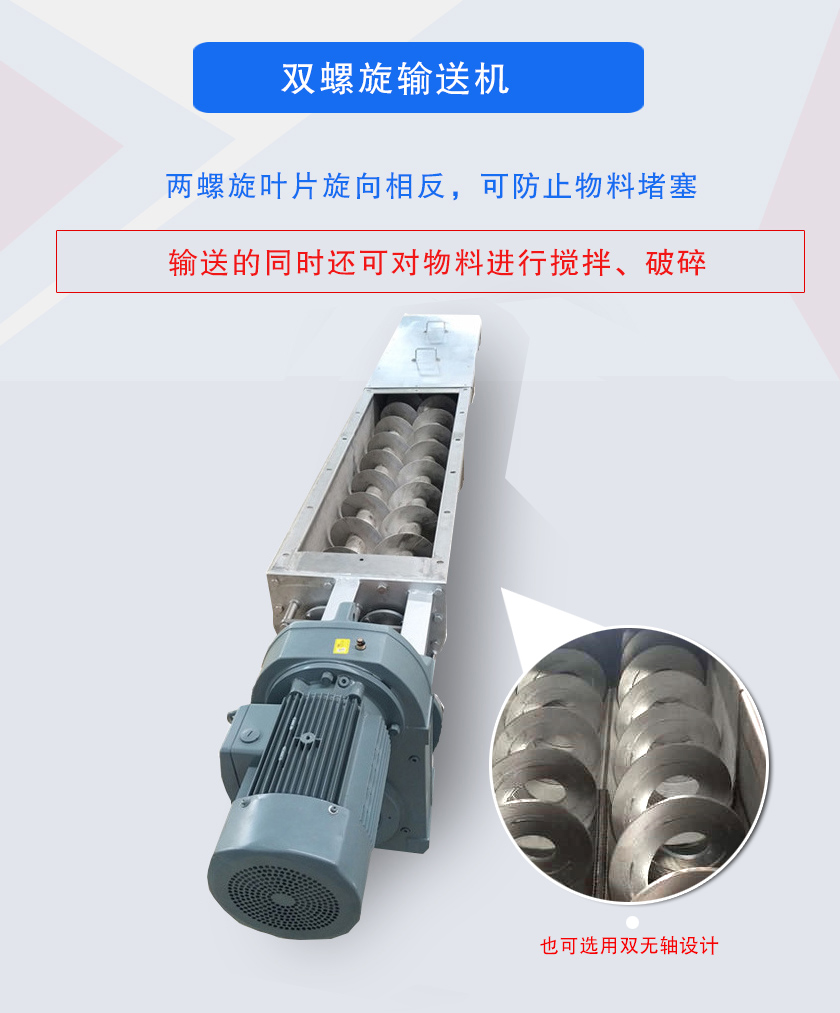

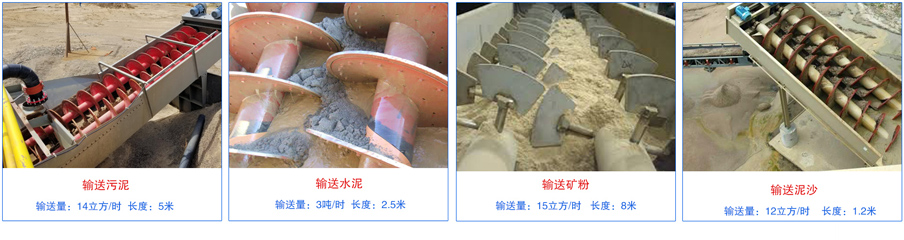

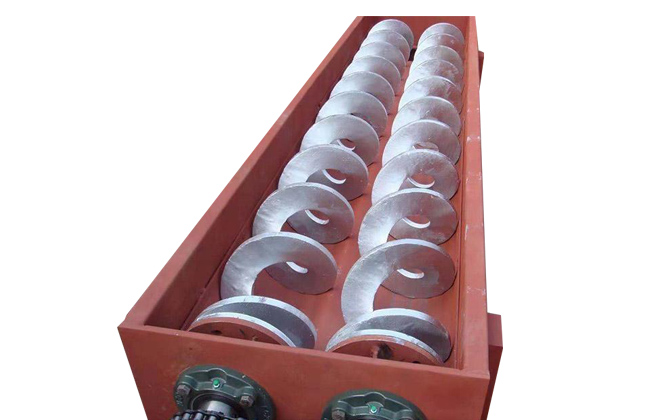

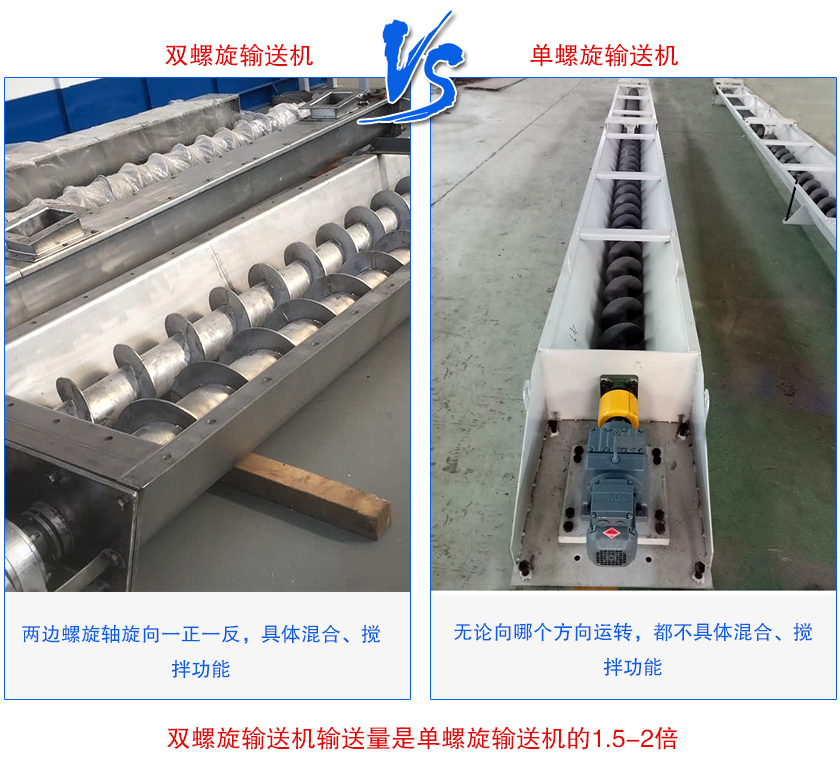

1、两螺旋叶片旋向相反，一根是左旋，另一根是右旋，可以避免原料卡死螺旋体，适合体积大、流动性差或需要搅拌的物料。

2、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需要轴向移动，维修方便。芯轴长、吊挂少、故障点少。

3、采用变径结构，增大吊轴承处容积，避免吊轴承与原料接触。

4、各传动部位均采用浮动连接方式，吊轴承为万向结构，使螺旋体、吊轴承和尾部总形成一个整体旋浮体，在一定范围内可以输送阻力自由旋转避让，不卡料，不堵料。

6、与其他输送设备相比，具有整机截面尺寸小、密封性能好、运转平稳可靠、可中间多点装料和卸料及操作安全、维修简单等优点。

7、长度大小均可按照客户要求定制加工生产，长度2米-70米不等，外形U型规格。

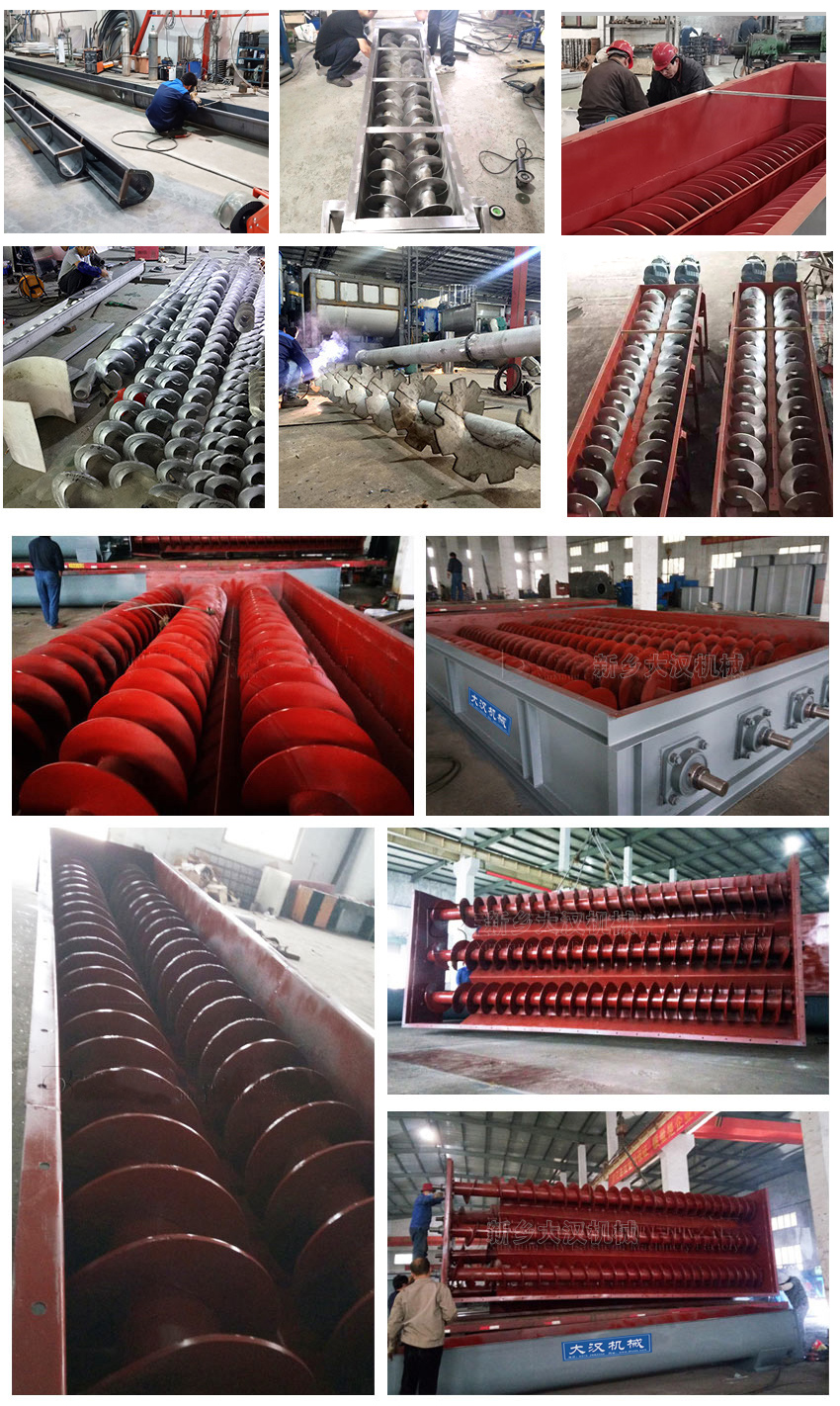

细节与结构

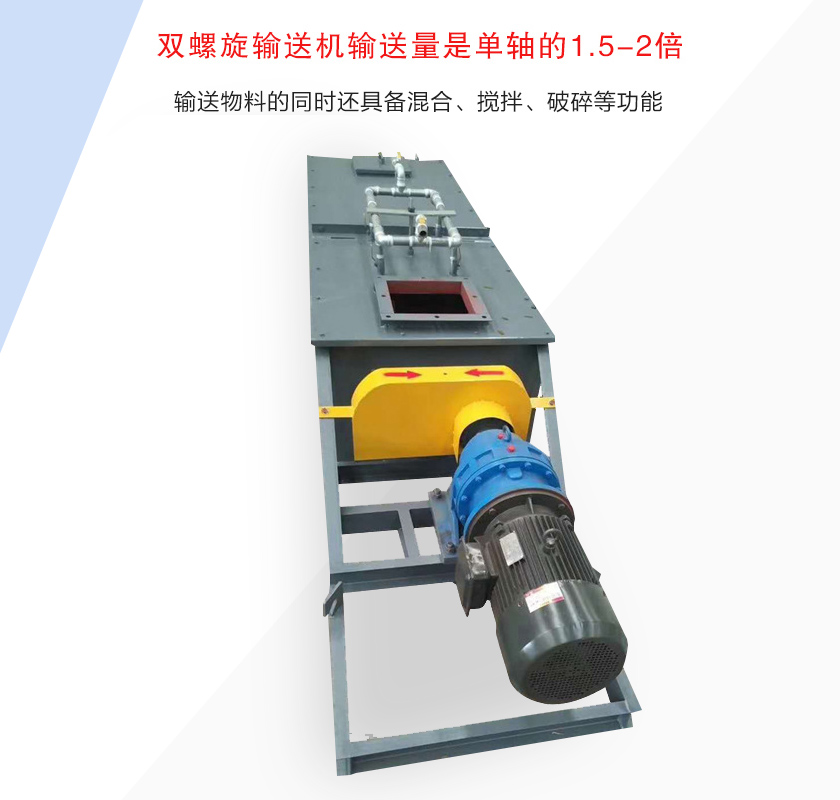

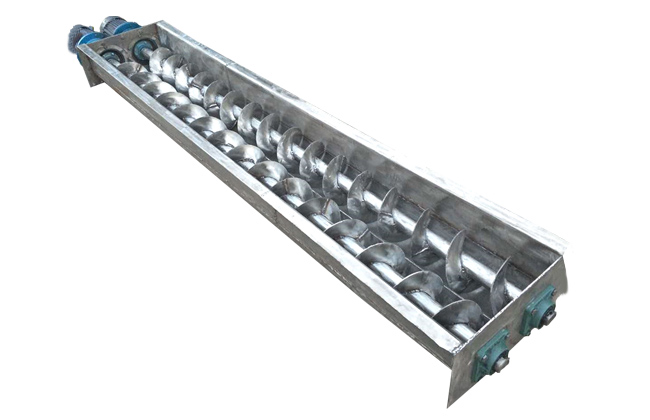

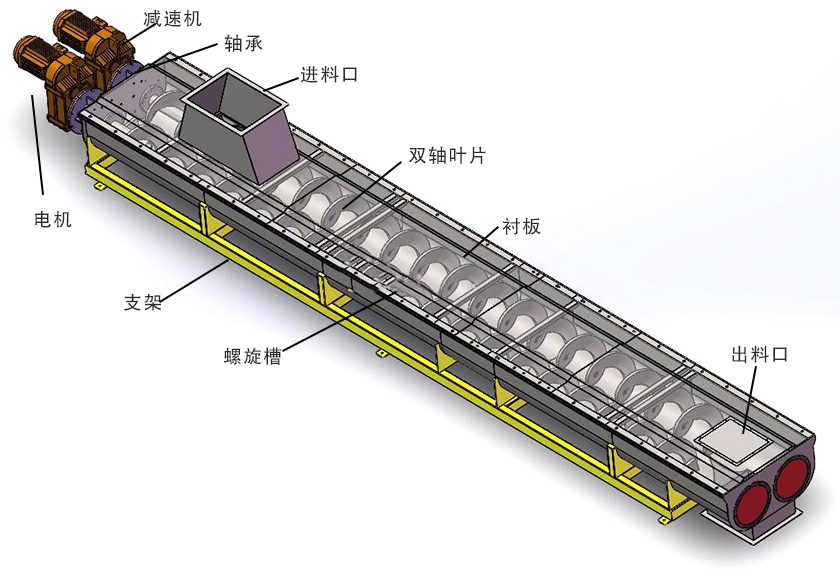

双螺旋输送机主要由驱动装置、输送槽、机架、螺旋叶片等组成。

驱动装置：适用于户外使用要求，电机减速装置采用轴装式减速机的结构形式，减速传动装置是斜齿轮或斜齿轮和蜗轮传动组合结构形式，减速机输出轴采用复式三唇密封，以避免漏油现象发生。减速机设有油位自动调节装置，以使齿轮传动在任何温度变化条件下均能达到良好的润滑。减速装置选用低噪音、高效率、密封良好的产品。

驱动电机：为法兰安装的异步感应电机，适用于电源380V，3相，60Hz，电动机为IP54?；ぃ俨淮笥?500r/min。

螺旋体：螺旋片具有足够的强度和刚度。，

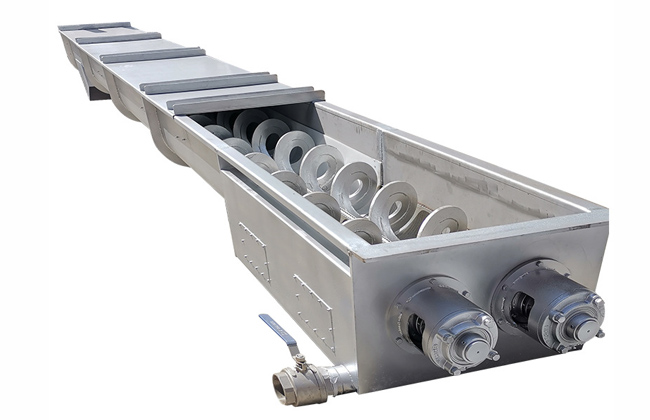

支撑架与输送槽：输送机支撑架采用不锈钢型材制造，用不锈钢膨胀螺栓固定在混凝土的土建基础上。输送机槽厚度3.0mm，制成U型断面，除进料口敞开外，其余部分沿螺旋槽加平盖封闭，输送槽及盖板全部采用不锈钢材料制造。
